SYSTÈMES DE SERRAGE CYTEC

CyTab - CyDock - CyDim - CyTrac


Dispositif de verrouillage CyTec avec serrage pré-contraint
Dispositif de serrage tridimensionnel
Dispositif de verrouillage avec accouplement
Dispositif de verrouillage par crabotage
Dispositif de verrouillage avec pinces de serrage
Système de serrage palettes

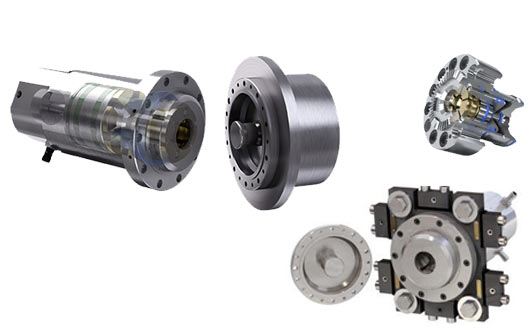

Verins de verrouillage Cytec

CyFrame CyFrame: Système de serrage de châssis

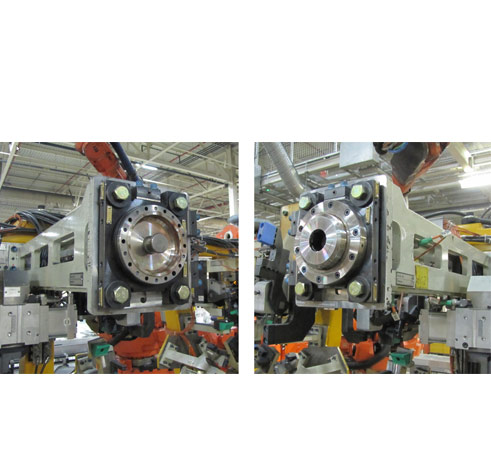

Système de serrage de châssis pour cadres indexés dans des lignes de soudage de carrosserie.

Système de serrage de châssis pour cadres indexés dans des lignes de soudage de carrosserie. Le centrage/cadrage de haute précision grâce aux unités de serrage actionnées par air permet une force de serrage supèrieure et l'auto-blocage en position verrouillée permet un verrouillage de sécurité grâce à une sonde intégrée!

Le système d'ancrage CyTec CyFrame permet un traitement de haute qualité pour les lignes de soudage en assemblage automobile.

CyTab CyTab: Système de serrage de palettes

CyTec Systems : Système de serrage de palettes CyTab
Vidéo du Système de serrage de palettes Cytec Cytab Cytrac

Système de serrage de palettes pour palettes indexées dans des fraiseuses rotatives. Pour un serrage précis des palettes dans les fraiseuses rotatives, CyTec propose un système de serrage universel basé sur la serrure à pince CyTrac. Ce système s'est révélé populaire grâce à ses forces de serrage élevées et à sa rigidité. De ce fait, des niveaux élevés de fiabilité et de sécurité opérationnelle sont garantis. Le CyTab est autobloquant et fait un couplage fort qui est protégé contre les effets les plus élevés de la vibration.

CyDock CyDock: Dock Lock - Couplage de verrouillage CyTec, se connecte mécaniquement et verrouille positivement deux pièces, avec un bas jeu tel que requis, mais sans précharge.

CyTab: Système de Couplage de verrouillage CyTec Systems CyDock

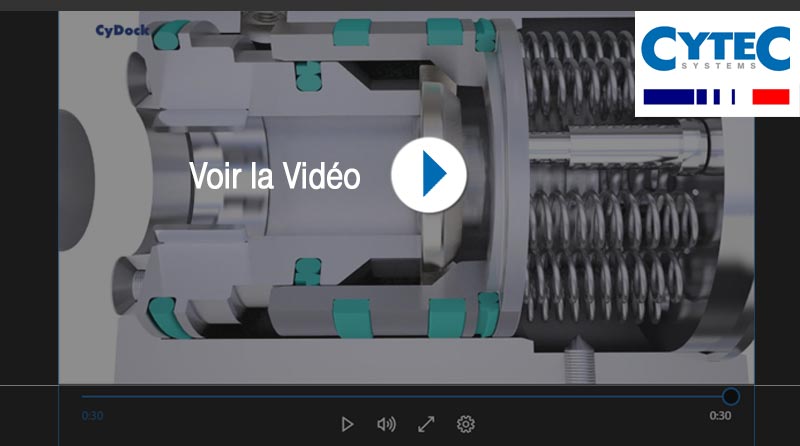

Vidéo du système d'amarrage CyDock

Le système d'amarrage CyDock garantit la précision et la sécurité grâce à une technologie simple. Un boulon de couplage est automatiquement verrouillé positivement par l'intermédiaire de segments de verrouillage fonctionnant radialement. Le coupage est libéré en appliquant une force hydraulique ou pneumatique. Des efforts de maintien de plusieures centaines de tonnes peuvent être atteints.

CyDock convient quand des connexions sécurisées doivent être faites et relâchées aussi facilement que possible.

CyTracCyTab: serrure à pince - Les unités CyTec se verrouillent et verrouillent automatiquement en précharge.

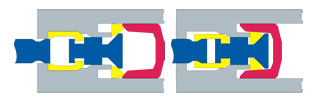

CyTec clamping technology Cytrac Collet clamp lock CyTec clamping technology CyDock docking system

Les avantages décrits précédemment du CyDim sont considérablement renforcés par les actions d 'un couplage de pince à verrouillage positif, permettant de réaliser les fonctions totales: Couple - clamp - lock avec un seul élément et sans aucune exigence de contrôle supplémentaire. Le système pourrait également être nommé «la vis automatique».

CyLock CyLock: Cylindre de verrouillage - Le cylindre de verrouillage CyTec verrouille mécaniquement la tige de piston à la position finale souhaitée (également avec précharge).

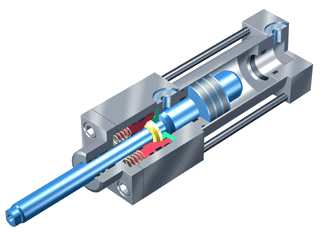

CyTec clamping technology CyLock Hydraulic/Pneumatic cylinder with positive locking
CyTec clamping technology CyLock Hydraulic/Pneumatic cylinder with positive locking CyTec clamping technology CyLock Hydraulic/Pneumatic cylinder with positive locking

Cylindre hydraulique / pneumatique avec verrouillage positif

Dans la production moderne, les vérins hydrauliques et pneumatiques sont standard pour les déplacements linéaires. Lorsqu'une rigidité garantie sous charge et une fonction sûre sont nécessaires, le cylindre CyLock avec verrouillage positif est le bon choix. En raison de son verrouillage positif en fin de course, de nombreuses solutions techniques intéressantes et faciles sont possibles. Les cylindres permettent une simplification considérable de la construction conventionnelle compliquée. Aucune commande mécanique ou de direction supplémentaire n'est requise. Le verrouillage positif devient automatiquement efficace lorsque le cylindre atteint la position finale verrouillable. Il reste verrouillé même lorsque la pression est déconnectée. Etant donné que la force de maintien dans la position verrouillée est plusieurs fois celle de la puissance de levage du cylindre, des contre-forces élevées peuvent également être absorbées en toute sécurité. Les principaux avantages sont les suivants: réduction de la construction, coût et effort de production moins de pièces, ce qui conduit à une fiabilité accrue des cycles productifs plus longs

CyDock CyDim CyTrac CyTab

TECHNOLOGIE DE SERRAGE

Avec sa technologie de serrage, CyTec fournit des éléments de jonction universellement applicables satisfaisant presque toutes les exigences sur la fabrication souple - with high précision et rigidité.

Système d'accueil avec verrouillage de sécurité - Systèmes de serrage tri-dimensionnels - la technologie de serrage innovant pour l'industrie de la machine-outils.

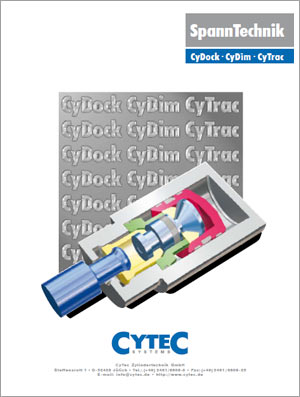

Technologie de Verrouillage serrage bridage Cytec avec CyTab, CyDock, CyDim et CyTrac

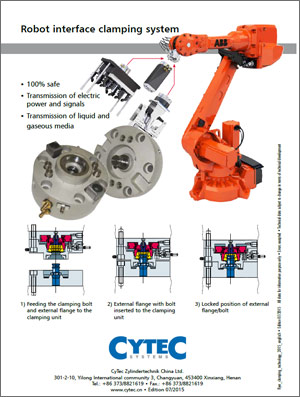

Dispositif de verrouillage  mechanique Serrage avec robot interface
